Grafische Mahnungen gestalten

Wenn Sie Paligo so eingestellt haben, dass grafische Mahnungen generiert werden, wendet es die Stilisierungsoptionen aus den Einstellungen in Allgemein und den Einstellungen in Grafisch an. Die Einstellungen in Allgemein haben Vorrang vor den Einstellungen in Grafisch.

Hier erklären wir Ihnen, wie Sie die Einstellungen Grafisch verwenden.

Anmerkung

Um zu erfahren, wie Paligo grafische Mahnungen generiert, siehe So legen Sie die allgemeinen Stile für Mahnungen fest:. In diesem Artikel wird auch erläutert, wie die Einstellungen in Allgemein verwendet werden.

So stellen Sie die Stile in Grafisch ein:

  1. Wählen Sie im oberen Menü Layout aus.

    Paligo editor. The Layout option in the header menu is highlighted.

    Paligo zeigt eine Liste von Layouts an. Die Liste ist leer, wenn keine benutzerdefinierten Layouts in Ihrer Paligo-Instanz vorhanden sind.

  2. Wählen Sie das PDF-Layout, das Sie für die Veröffentlichung verwenden möchten. Alternativ können Sie auch ein neues erstellen (siehe Ein Layout erstellen).

  3. Wählen Sie die Kategorie Mahnungen und dann die Unterkategorie Grafisch.

  4. Wählen Sie Hintergrundfarbe für grafische Mahnungen aus, um eine einzige Farbe für alle grafischen Mahnungen auszuwählen.

    1. Deaktivieren Sie das Kontrollkästchen für Standardfarbe verwenden und wählen Sie eine Farbe Ihrer Wahl aus.

    2. Sie können die Farbe wie folgt festlegen:

      • Eingabe eines RGBA-Codes für die gewünschte Farbe (1).

      • Auswahl des Farbquadrats zur Anzeige des Farb-Selektors (2).

        1. Wählen Sie die Farbe aus, indem Sie den Spektrumbalken verwenden (3).

        2. Legen Sie die Transparenz fest, indem Sie den Durchsichtigkeitsbalken verwenden (4).

        3. Wählen Sie den Farbton aus, indem Sie die Hauptfarbpalette verwenden (5).

        Color selector. There is a field for entering an rgba value. It is labelled 1. There is a black square labelled 2. There is a popup dialog that contains three sections. The sections are labelled with numbers. Label 3 points to a narrow bar that shows the colors of the spectrum. Label 4 points towards an opacity bar ranging from black to transparent. Label 5 points to a color selector with various shades of a single color.

  5. Über diese Einstellungen können Sie den Abstand ober- und unterhalb grafischer Mahnungen festlegen:

    • Abstand vor (optimal) für grafische Mahnungen

      Mit dieser Einstellung können Sie den gewünschten Abstand oberhalb grafischer Mahnungen festlegen.

    • Abstand nach (optimal) für grafische Mahnungen

      Mit dieser Einstellung können Sie den gewünschten Abstand unterhalb grafischer Mahnungen festlegen.

    • Abstand vor (optimal) für grafische Mahnungen in Listenelementen und Schritten

      Mit dieser Einstellung können Sie den gewünschten Abstand oberhalb grafischer Mahnungen in Listen oder Verfahrensbeschreibungen festlegen.

    • Leerzeichen am Ende (optimal) für grafische Mahnungen in Listenelementen und Schritten

      Verwendet, um einen bevorzugten Abstand unter grafischen Mahnungen festzulegen, die in einer Liste oder einem Verfahren erscheinen.

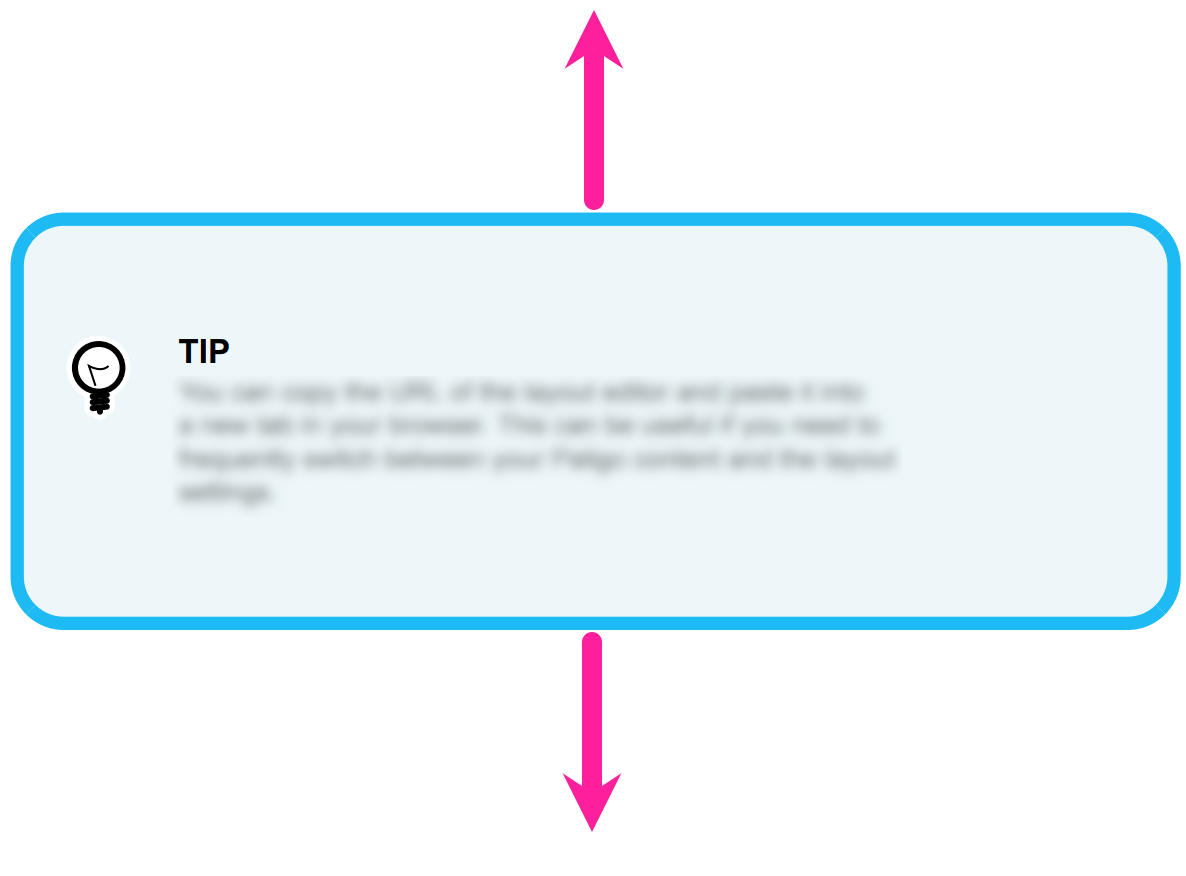

    A tip admonition. There are arrows pointing at the space above and below the admonition.

    Geben Sie für alle diese Einstellungen einen Skalierungswert ein. Paligo verwendet den Wert in Bezug auf die Größe des Fließtextes in Ihrer PDF. Wenn Sie beispielsweise 2,5 eingeben, fügt Paligo einen Abstand hinzu, der 2,5 Mal größer ist als die Fließtextgröße. Wenn Sie 0,5 eingeben, fügt Paligo einen Abstand hinzu, der halb so groß ist wie die Fließtextgröße.

    Paligo wird versuchen, die gewünschte Menge an Platz zu nutzen, muss in einigen Fällen jedoch möglicherweise weniger Platz nutzen. Beispielsweise kann ein Seitenumbruch dazu führen, dass Paligo einen anderen Abstand anwendet.

  6. Verwenden Sie die folgenden Einstellungen, um die Menge des Platzes innerhalb der grafischen Mahnungen festzulegen. Dies ist das „Padding“.

    • Padding oben für grafische Mahnungen

      Geben Sie den Abstand zwischen dem oberen Rand des Mahnungsfelds und dem oberen Rand des Titels an (oder des Texts, wenn kein Titel vorhanden ist). Geben Sie einen Wert und dessen Maßeinheit ein, z. B. 2 em.

    • Padding unten für grafische Mahnungen

      Geben Sie den Abstand zwischen dem unteren Rand des Mahnungsfelds und dem unteren Rand des Texts an. Geben Sie einen Wert und dessen Maßeinheit ein, z. B. 2 em.

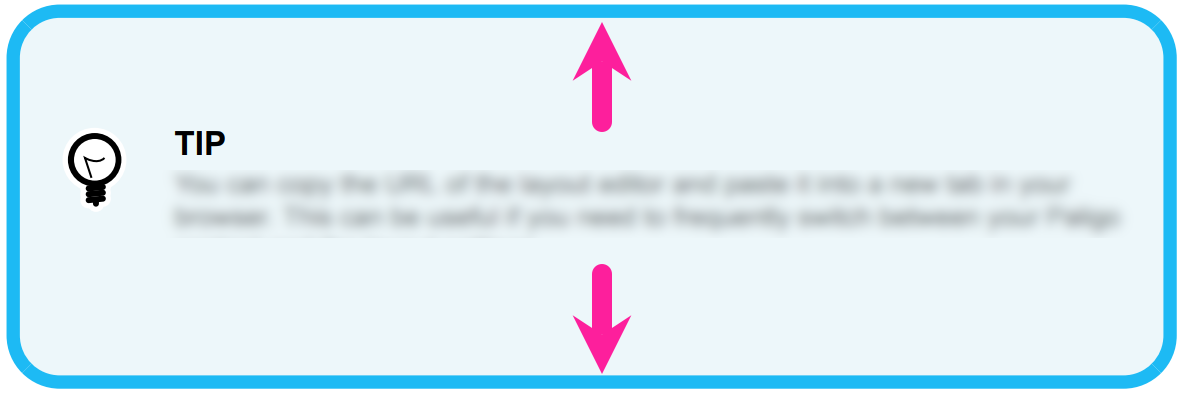

    A tip admonition. There is an icon and next to that the title. Below the title is the body text. There are arrows pointing at the space above the tip and below the body text.

  7. Verwenden Sie diese Einstellungen, um den Randbereich für grafische Mahnungen festzulegen. Die Randbereiche gelten für die gesamte Mahnung, nicht nur für den Inhalt.

    • Randbereich links für grafische Mahnungen

      Legt die Einrückung links für alle grafischen Mahnungen fest.

    • Randbereich rechts für grafische Mahnungen

      Legt die Einrückung rechts für alle grafischen Mahnungen fest.

    Geben Sie für beide Einstellungen einen Wert und dessen Maßeinheit ein, z. B. 2 cm. Berücksichtigen Sie bei der Festlegung des Randbereichs den verfügbaren Platz an der Seite in Ihrer PDF-Datei.

    A tip admonition. There are arrows pointing at the space to the left of the admonition (outside its box) and to the right of the admonition (outside of its box).

    Anmerkung

    Berücksichtigen Sie bei der Festlegung des Randbereichs den verfügbaren Platz an der Seite in Ihrer PDF-Datei.

  8. Verwenden Sie die Einstellung Randbereich links für grafische Mahnungen (Symbol), um die Position der Mahnungssymbole festzulegen. Geben Sie einen Wert und dessen Maßeinheit ein, z. B. 1,5 em. Paligo wendet den Randbereich ab der Standardposition eines Symbols an.

    A tip admonition. It has an icon and next to that the title. The body text is below the title. An arrow points at the space between the left edge of the admonition box and the icon.

  9. Legen Sie die Rahmenbreite für grafische Mahnungen fest. Dies ist die Stärke der Rahmenlinie um den Rand des Mahnungsfelds. Sie wird auf alle Mahnungstpyen angewendet, z. B. Anmerkung, Vorsicht und Warnung.

    Geben Sie einen Wert und dessen Maßeinheit ein, z. B. 0,5 pt.

  10. Wählen Sie in der Liste Rahmenformat für grafische Mahnungen aus. Die Optionen sind:

  11. Legen Sie die Rahmenfarbe für grafische Mahnungen fest.

    Um eine eigene Farbe festzulegen, deaktivieren Sie auch hier das Kontrollkästchen Standardfarbe verwenden und wählen dann im Farb-Selektor die Farbe aus.

  12. Verwenden Sie die Einstellung Rahmenradius für grafische Mahnungen, um den Kurvengrad an den Ecken des Rahmens festzulegen. Legen Sie auf 0 pt fest, um keine Kurven zu erzeugen, oder geben Sie einen Wert und eine Maßeinheit ein, um Kurven hinzuzufügen. Beispielsweise könnten Sie 10 pt verwenden, um Kurvenecken für das Feld festzulegen.

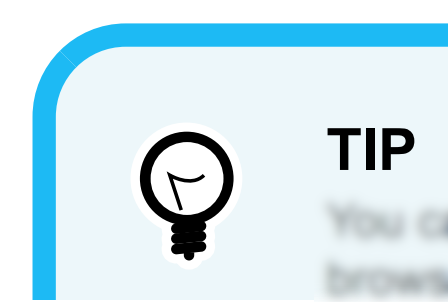

    Close up view of the corner of a tip admonition. Its border line is curved where the horizontal top line meets the vertical side line.

  13. Mit Breite des Mahnungssymbols können Sie die Größe der Mahnungssymbole festlegen.

    Geben Sie einen Wert und dessen Maßeinheit ein, z. B. 24 pt. Paligo legt die Breite des Containers für das Symbolbild fest und skaliert das Bild entsprechend. Bei der Skalierung des Bilds behält Paligo das Seitenverhältnis bei, sodass das Bild weder in der Höhe noch in der Breite gedehnt wird.

  14. Mit den folgenden Einstellungen können Sie eine Symbolgrafik für jeden Mahnungstyp hochladen. Wir empfehlen Ihnen, quadratische Grafiken in der gleichen (oder einer ähnlichen) Größe zu verwenden, die in der Ausgabe verwendet werden soll.

    • Symbol für „Anmerkung“

    • Symbol für „Hinweis“

    • Symbol für „Warnung“

    • Symbol für „Gefahr“

    • Symbol für „Achtung“

    • Symbol für „Wichtig“

    • Symbol für „Tipp“

    Wählen Sie für jede Einstellung die Schaltfläche „Hochladen“ aus, um ein Dialogfeld für den Upload von Bildern anzuzeigen. Ziehen Sie die Bilddatei in das Dialogfeld.

  15. Drücken Sie Speichern.

Wenn Sie dieses Layout verwenden, um in PDF zu veröffentlichen, wendet Paligo Ihre Auswahl an.
